هنگام نصب شیلنگ فلکسیبل، باید اطمینان حاصل کنید که مجموعه شیلنگ بدون هیچگونه تنش پیچشی نصب میشود. شیلنگ نباید در طول مونتاژ یا در حین حرکتهای بعدی تحت نیروی پیچشی قرار گیرد، زیرا این میتواند باعث کاهش عمر مفید آن شود. همچنین باید دقت کنید که دو انتهای شیلنگ فلکسیبل در یک خط و صفحه قرار داشته باشند و حرکت آنها هماهنگ باشد.
برای نصب بدون تنش پیچشی، ابتدا باید مجموعه شیلنگ فلکسیبل به طور سست در یکی از انتها نصب شود. سپس باید چند بار (۲ تا ۳ بار) با شلنگ خالی حرکت دهید تا شلنگ به وضعیت بدون تنش پیچشی برسد و بعد اتصالها را محکم کنید. اگر از اتصالات رزوهای استفاده میکنید، باید از یک آچار دوم برای ثابت نگهداشتن انتهای شلنگ استفاده کنید.
همچنین، بسیار مهم است که مطمئن شوید شیلنگها در حین کار به همدیگر یا به اشیای اطراف (مثل قطعات ماشین یا شافت بتنی) برخورد نداشته باشند.

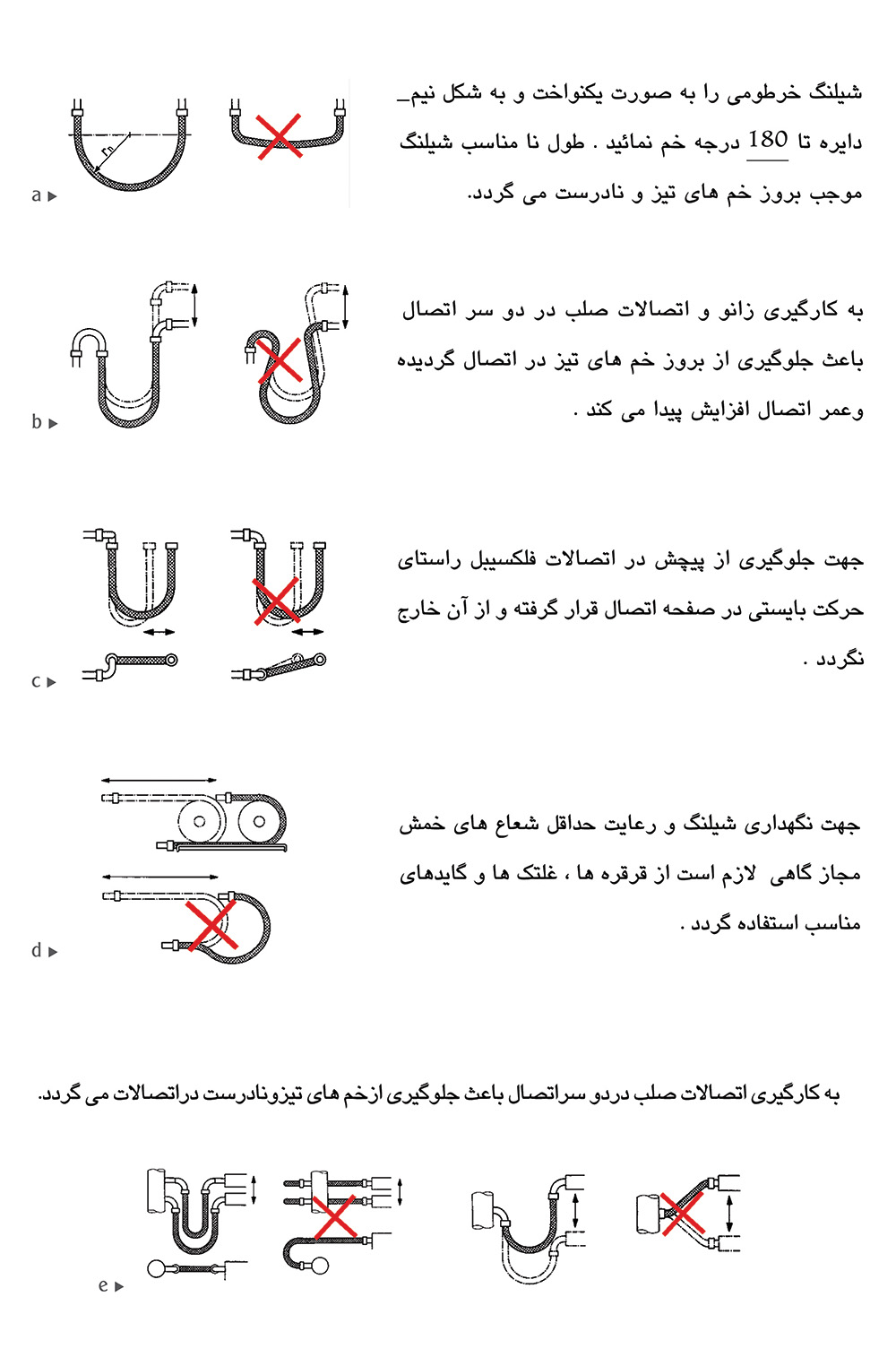

a
شیلنگ خرطومی را به صورت یکنواخت و به شکل نیمدایره تا ۱۸۰ درجه خم نمائید. طول نا مناسب شیلنگ موجب بروز خمهای تیز و نادرست میگردد.
b
به کارگیری زانو و اتصالات صلب در دو سر اتصال باعث جلوگیری از بروز خمهای تیز در اتصال گردیده و عمر اتصال افزایش پیدا میکند.
c
جهت جلوگیری از پیچش در اتصالات فلکسیبل راستای حرکت بایستی در صفحه اتصال قرار گرفته و از آن خارج نگردد.
d
جهت نگهداری شیلنگ و رعایت حداقل شعاعهای خمش مجاز گاهی لازم است از قرقرهها، غلطکها و کاپیدهای مناسب استفاده گردد.
e
به کارگیری اتصالات صلب در دو سر اتصال باعث جلوگیری از خمهای تیز و نادرست در اتصالات میگردد.

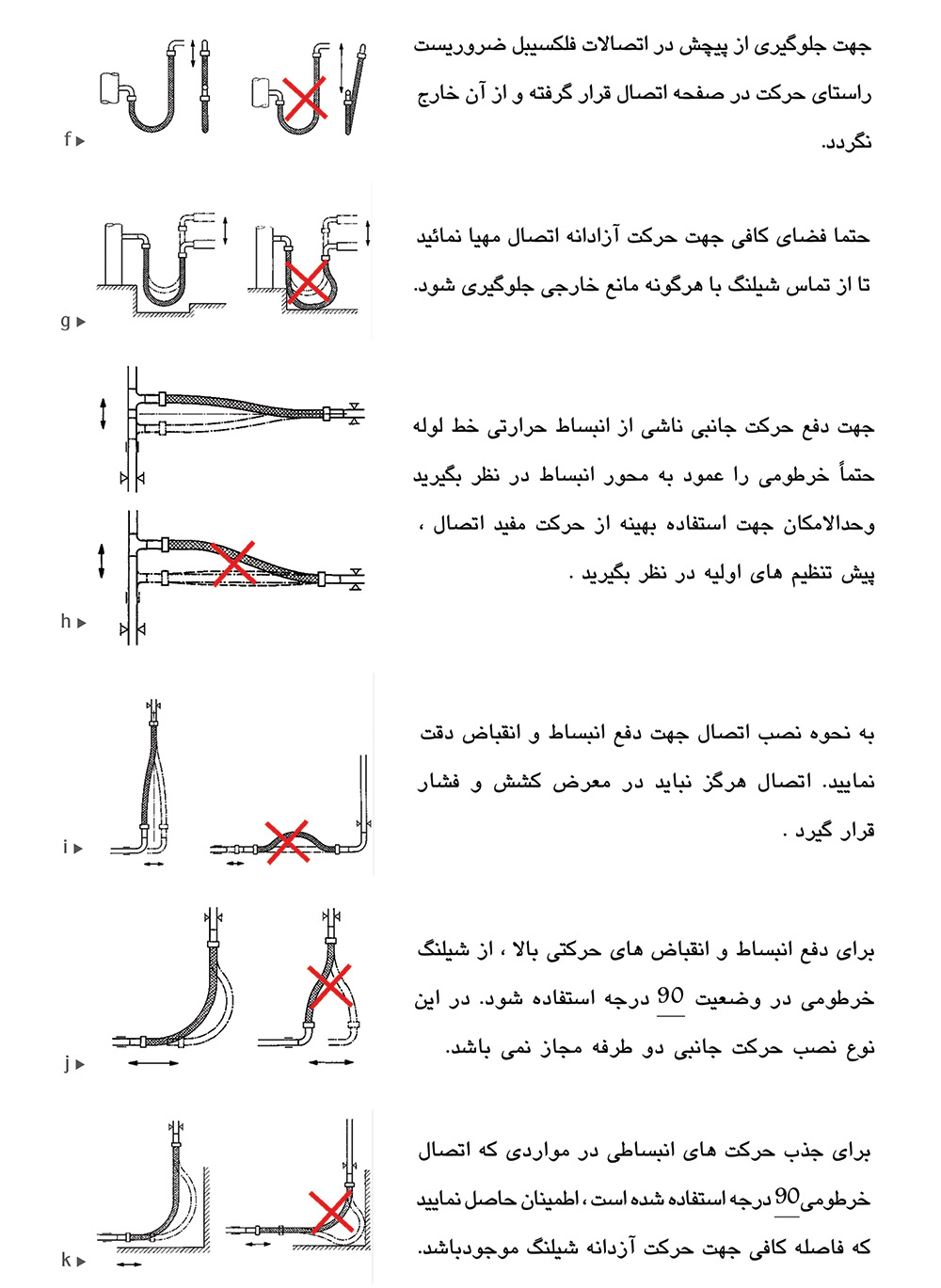

f
جهت جلوگیری از پیچش در اتصالات فلکسیبل ضروریست راستای حرکت در صفحه اتصال قرار گرفته و از آن خارج نگردد.
g
حتما فضای کافی جهت حرکت آزادانه اتصال مهیا نمائید تا از تماس شیلنگ با هرگونه مانع خارجی جلوگیری شود.
h
جهت دفع حرکت جانبی ناشی از انبساط حرارتی خط لوله حتماً خرطومی را عمود به محور انبساط در نظر بگیرید وحدالامکان جهت استفاده بهینه از حرکت مفید اتصال ، پیش تنظیم های اولیه در نظر بگیرید.
i
به نحوه نصب اتصال جهت دفع انبساط و انقباض دقت نمائید. اتصال هرگز نباید در معرض کشش و فشار قرار گیرد.
j
برای دفع انبساط و انقباض های حرکتی بالا ، از شیلنگ خرطومی در وضعیت ۹۰ درجه استفاده شود. در این نوع نصب حرکت جانبی دو طرفه مجاز نمی باشد.
k
برای جذب حرکت های انبساطی در مواردی که اتصال خرطومی ۹۰ درجه استفاده شده است ، اطمینان حاصل نمایید که فاصله کافی جهت حرکت آزادانه شیلنگ موجود باشد.

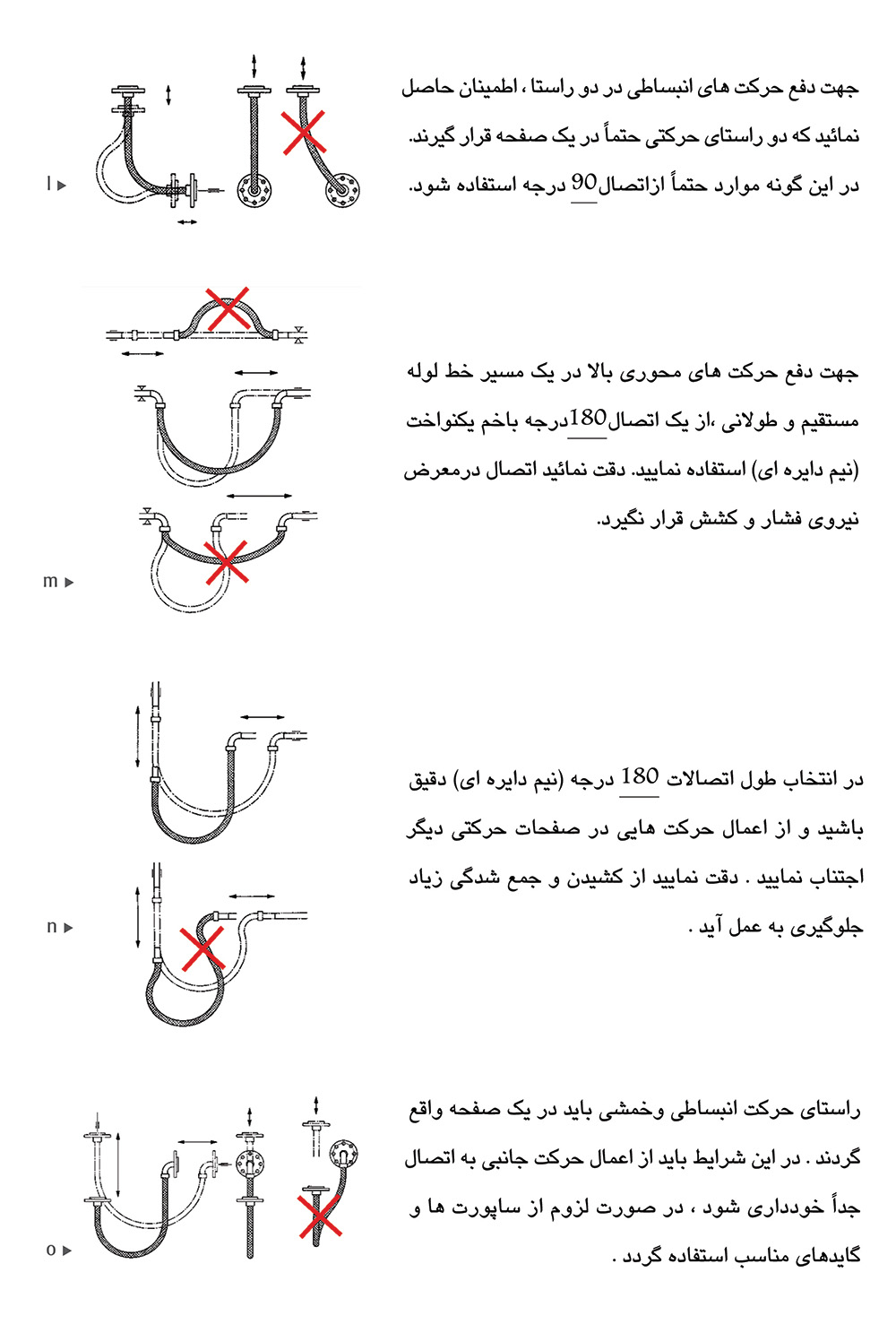

l
جهت دفع حرکت های انبساطی در دو راستا ، اطمینان حاصل نمائید که دو راستای حرکتی حتماً در یک صفحه قرار گیرند. در این گونه موارد حتماً از اتصال ۹۰ درجه استفاده شود.
m
جهت دفع حرکت های محوری بالا در یک مسیر خط لوله مستقیم و طولانی ،از یک اتصال ۱۸۰ درجه باخم یکنواخت (نیم دایره ای) استفاده نمایید. دقت نمائید اتصال در معرض نیروی فشار و کشش قرار نگیرد.
n
در انتخاب طول اتصالات ۱۸۰ درجه (نیم دایره ای) دقیق باشید و از اعمال حرکت هایی در صفحات حرکتی دیگر اجتناب نمایید . دقت نمایید از کشیدن و جمع شدگی زیاد جلوگیری به عمل آید .
o
راستای حرکت انبساطی و فشاری باید در یک صفحه واقع گردند . در این شرایط باید از اعمال حرکت جانبی به اتصال جداً خودداری شود ، در صورت لزوم از ساپورت ها و گایدهای مناسب استفاده گردد .

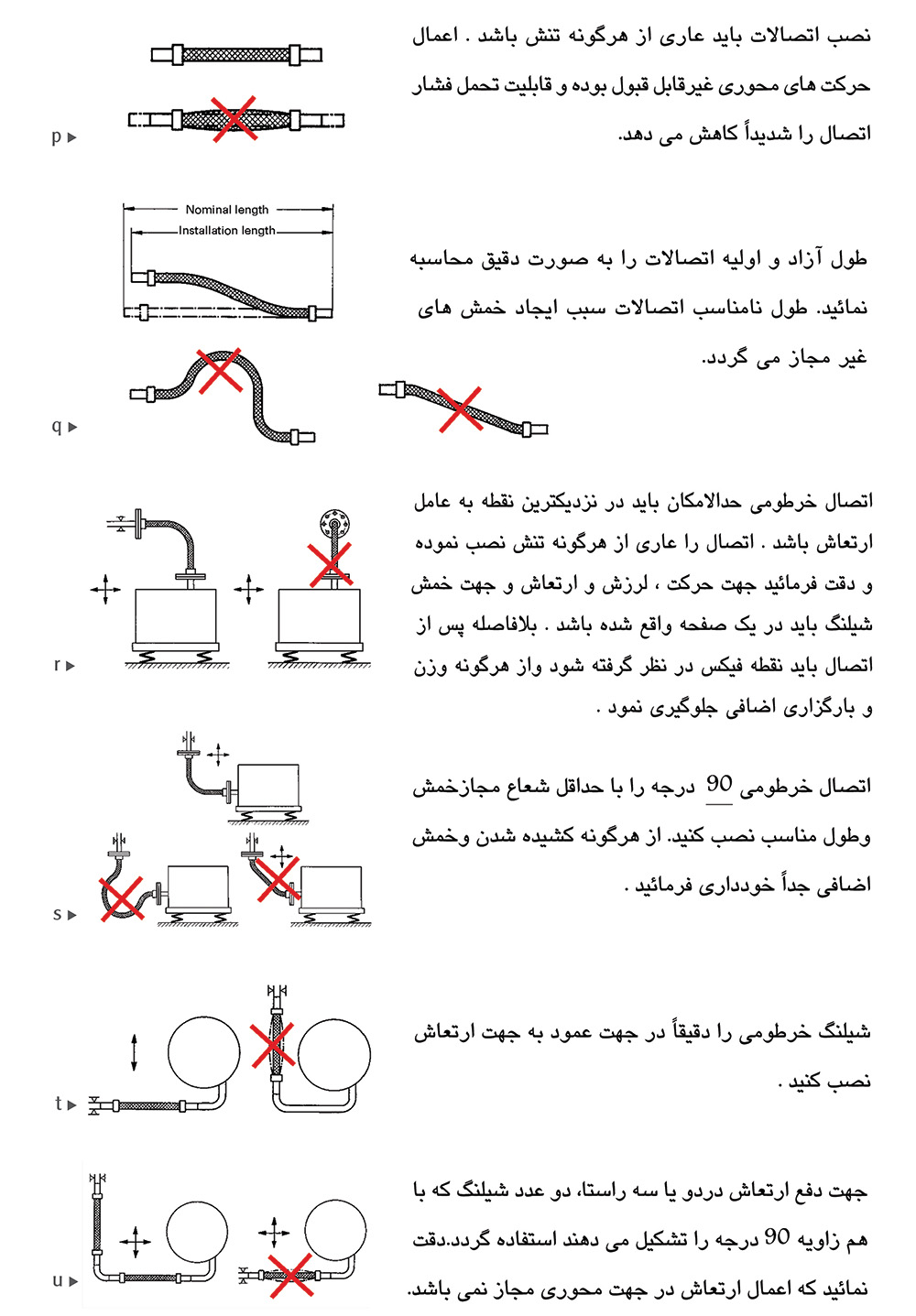

p
نصب اتصالات باید عاری از هرگونه تنش باشد . حرکت های محوری غیرقابل قبول بوده و قابلیت تحمل فشار اتصال را شدیداً کاهش می دهد.
q
طول آزاد و اولیه اتصالات را به صورت دقیق محاسبه نمائید. طول نامناسب اتصالات سبب ایجاد خمش های غیر مجاز می گردد.
r
اتصال خرطومی حداقل باید در نزدیکترین نقطه به عامل ارتعاش باشد . اتصال را عاری از هرگونه تنش نصب نموده و دقت فرمائید جهت حرکت ، ارزش و ارتعاش و جهت خمش شیلنگ باید در یک صفحه واقع شده باشد . بلافاصله پس از اتصال باید نقطه فیکس در نظر گرفته شود و از هرگونه وزن و بارگذاری اضافی جلوگیری نمود .
s
اتصال خرطومی ۹۰ درجه را با حداقل شعاع مجاز خمش و طول مناسب نصب کنید. از هرگونه کشیده شدن و خمش اضافی جداً خودداری فرمائید .
t
شیلنگ خرطومی را دقیقاً در جهت عمود به جهت ارتعاش نصب کنید .
u
جهت دفع ارتعاش در دو یا سه راستا، دو عدد شیلنگ که با هم زاویه ۹۰ درجه را تشکیل می دهند استفاده گردد. دقت نمائید که اعمال ارتعاش در جهت محوری مجاز نمی باشد.
