اکسپنشن جوینت (Expansion Joint) یا اتصال انبساطی یکی از تجهیزات بسیار مهم سیستم های خطوط لوله و پایپینگ است که برای جذب حرکتهای مختلف مانند انبساط حرارتی، لرزشها، و تغییرات مکانیکی لولهها در خطوط لوله و سیستمهای انتقال سیالات به کار میرود. به زبان ساده، اکسپنشن جوینت همانند یک فنر عمل میکند که به سیستم اجازه میدهد بدون آسیب دیدن، طول خود را تغییر دهد.
اکسپنشن جوینت ها یا لرزه گیرها در صنایع مختلف، به ویژه نفت، گاز، پتروشیمی و نیروگاهها که استفاده از تجهیزات با کیفیت و استاندارد اهمیت بسیار زیادی دارد، نقش مهمی در حفظ سلامت و کارایی تاسیسات انتقال سیالات ایفا میکنند.
شرکت ارتعاش گستر پیمان با بیش از دو دهه فعالیت در زمینه تولید اکسپنشن جوینت با تکیه بر دانش فنی مهندسان متخصص و تجهیزات مدرن تولیدی، یکی از معتبرترین سازندگان اتصالات انعطاف پذیر در ایران میباشد.
معرفی اکسپنشن جوینت
اکسپنشن جوینت قطعه صنعتی است که برای جذب تغییرات طولی لولهها ناشی از انبساط و انقباض حرارتی یا ارتعاشات مکانیکی ( لرزش لوله) به کار میرود.
همانطور که میدانید در سیستمهای لولهکشی صنعتی، به دلیل تغییرات دما و فشار، لولهها دچار تغییر طول میشوند. اگر این تغییرات کنترل نشود، میتواند منجر به آسیبهای جدی مانند ترک خوردگی، شکستگی یا حتی انفجار لولهها شود. اکسپنشن جوینت با طراحی خاص خود، این تغییرات را جذب کرده و از انتقال تنش به سایر بخشهای سیستم جلوگیری میکند.
شرکت ارتعاش گستر پیمان به عنوان یکی از تولیدکنندگان پیشرو با چندین دهه سابقه در این حوزه، توانسته است با تولید اتصالات انعطاف پذیر با کیفیت، از تولیدکنندگان برتر این محصولات میباشد.
انواع اصلی اکسپنشن جوینت
اکسپنشن جوینتها در انواع مختلفی تولید میشوند که هر کدام برای کاربرد خاصی طراحی شدهاند، محصولات شرکت ارتعاش گستر پیمان شامل انواع مختلف اکسپنشن جوینت و اتصالات انعطاف پذیر به شرح ذیل میباشند :
اکسپنشن جوینت (Expansion Joint) یا همان اتصال انبساطی، یکی از مهمترین محصولات شرکت ارتعاش گستر پیمان است. اکسپنشن جوینتها قطعاتی هستند که برای جذب انبساط و انقباض لولهها و تجهیزات صنعتی ناشی از تغییرات دما، فشار و ارتعاشات به کار میروند. این قطعات با جلوگیری از ایجاد تنش و آسیب در سیستمهای لولهکشی، نقش کلیدی در افزایش عمر مفید تجهیزات و کاهش هزینههای تعمیر و نگهداری دارند.
شیلنگ فلکسیبل خرطومی و اتصالات آکاردئونی
کاربردهای اکسپنشن جوینت در صنایع مختلف
محصولات اکسپنشن جوینت شرکت ارتعاش گستر پیمان در صنایع نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی، آب و فاضلاب و بسیاری از صنایع دیگر کاربرد دارند. این محصولات با توجه به استانداردهای بینالمللی طراحی و تولید میشوند تا نیازهای متنوع مشتریان را برآورده سازند.
اکسپنشن جوینتها در صنایع نفت و گاز برای جلوگیری از آسیب به خطوط انتقال، در نیروگاهها برای حفاظت از بویلرها و توربینها، و در صنایع پتروشیمی برای افزایش ایمنی و کاهش هزینههای تعمیر و نگهداری استفاده میشوند. همچنین در سیستمهای تهویه مطبوع، تصفیهخانههای آب و فاضلاب و حتی در ساختمانسازی نیز کاربرد دارند.
انواع اکسپنشن جوینت
شرکت ارتعاش گستر پیمان انواع اکسپنشن جوینت را متناسب با نیاز صنایع مختلف تولید میکند که هر کدام برای شرایط خاصی طراحی میشوند.
برخی از این محصولات عبارتند از:

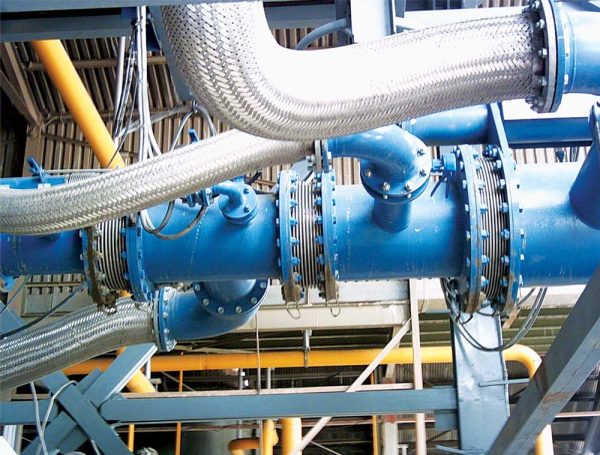

اکسپنشن جوینت فلزی آکاردئونی (Metal Bellows)
این نوع از اکسپنشن جوینتها از حلقههای فلزی (معمولاً فولاد ضد زنگ) ساخته شده که بهصورت آکاردئونی به یکدیگر متصل میشوند.
ویژگیها و کاربردها:
جنس: از فولاد ضد زنگ ساخته میشود که موجب مقاومت بالای آن در برابر دما و فشار میشود.
حرکت: این نوع جوینتها توانایی جذب حرکات محوری، جانبی و زاویهای را دارند.
کاربرد: در سیستمهای لولهکشی که در معرض دما و فشار بالا قرار دارند، مانند نیروگاهها و صنایع پتروشیمی، استفاده میشود.

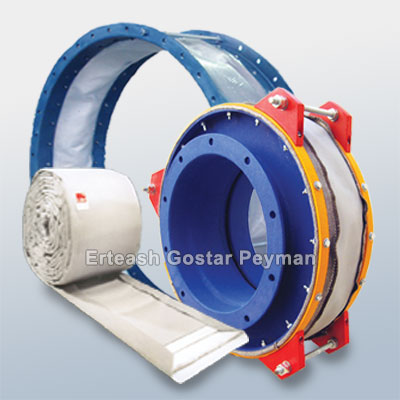

اکسپنشن جوینت پارچهای (Fabric)
این نوع اکسپنشن جوینت از لایههای مختلف پارچههای مقاوم همچون فایبرگلاس، سیلیکون یا PTFE تشکیل میشود. معمولاً برای سیستمهایی با فشار پایین طراحی میشوند.
ویژگیها و کاربردها:
جنس: این جوینتها بهدلیل استفاده از پارچههای ویژه، انعطافپذیری بالایی دارند و وزن کمی دارند.
دما: قادرند دماهای بسیار بالا را تحمل کنند، اما برای فشارهای پایین مناسبتر هستند.
کاربرد: در سیستمهای تهویه مطبوع، کانالهای هوای بزرگ، دودکشها و انتقال گازهای داغ در صنایع سیمان و فولاد بهکار میروند.
اکسپنشن جوینت لاستیکی (Rubber)
این نوع اکسپنشن جوینتها از لاستیکهای مصنوعی تقویتشده مانند EPDM یا Neoprene تولید میشوند و بهطور خاص برای جذب لرزشها و حرکات در سیستمهای با فشار پایین طراحی شدهاند.
ویژگیها و کاربردها:
جنس: مقاومت خوبی در برابر خوردگی و سایش دارند.
لرزش: این جوینتها بهویژه برای جذب لرزشهای ناشی از پمپها و تجهیزات دوار مؤثر هستند.
کاربرد: در سیستمهای تصفیه آب، پمپها و خطوط لولهکشی با فشار و دمای پایین بهکار میروند.
چرا اکسپنشن جوینت از تجهیزات ضروری سیستم پایپینگ است؟
کنترل انبساط و انقباض ناشی از تغییرات دما
اکسپنشن جوینتها برای جلوگیری از آسیب به سیستمهای لولهکشی و انتقال سیالات در برابر تغییرات دما و فشار طراحی شدهاند. این اتصالات انبساطی قادر هستند تغییرات طولی ناشی از دماهای بالا یا پایین را جذب کرده و از بروز مشکلاتی همچون ترکیدگی لولهها جلوگیری کنند.
جذب ارتعاشات و لرزش های ناشی از تجهیزات صنعتی
اکسپنشن جوینتهای لاستیکی برای جذب ارتعاشات و لرزشها در سیستمهای پمپ و تصفیه آب، بهویژه در سیستمهای کمفشار، بسیار مؤثر هستند. لرزه گیرهای لاستیکی به کاهش تأثیرات منفی ارتعاشات در سیستمها و جلوگیری از خرابیهای زودرس تجهیزات کمک میکنند.
جبران حرکت های مکانیکی و تغییرات مکان در سیستم ها
اکسپنشن جوینتهای فلزی آکاردئونی قادر به جذب حرکات محوری، جانبی و زاویهای هستند و برای سیستمهایی با فشار و دمای بالا مانند نیروگاهها و پتروشیمیها بسیار مؤثرند. اتصالات آکاردئونی فلزی میتوانند تغییرات مکانیکی ناشی از فشار و حرکات سیستمهای لولهکشی را مدیریت کرده و از بروز آسیبها جلوگیری کنند.
کاهش تنشها و فشارهای اضافی در سیستم های لوله کشی
اکسپنشن جوینتهای پارچهای و لاستیکی به دلیل انعطافپذیری بالا و وزن کم، برای سیستمهایی مانند کانال های هوا و سیستم های تهویه مطبوع مناسب هستند و توانایی تحمل تغییرات دما و فشار در این شرایط را دارند. در واقع کمک میکنند تا تنش های ناشی از فشار زیاد کاهش یابد و سیستم های لوله کشی در برابر آسیبها محافظت شوند.
تفاوت اکسپنشن جوینت فلزی و لاستیکی
ویژگی
اکسپنشن جوینت فلزی
اکسپنشن جوینت لاستیکی
جنس
فولاد ضد زنگ، آلیاژهای فلزی مقاوم
لاستیکهای مصنوعی (مانند EPDM یا Neoprene)
استحکام در برابر فشار
بسیار بالا، مناسب برای سیستمهای فشار و دمای بالا
مناسب برای فشار پایین تا متوسط
تحمل دما
بسیار بالا (دماهای بالا و نوسانات دما)
پایین تا متوسط (مناسب برای دماهای کمتر)
نوع حرکت
حرکات محوری، جانبی و زاویهای
جذب لرزش و حرکات محوری
کاربرد
نیروگاهها، پتروشیمیها، صنایع با فشار و دمای بالا
سیستمهای تصفیه آب، پمپها، خطوط لوله با فشار کم
انعطافپذیری
کمتر از جوینتهای لاستیکی، مقاوم در برابر حرکات شدید
بسیار انعطافپذیر، مناسب برای نصب آسان و سیستمهای فشاری کم
مقاومت در برابر خوردگی
مقاوم در برابر خوردگی و آسیبهای شیمیایی
مقاوم در برابر سایش، اما ممکن است در برابر مواد شیمیایی خاص حساس باشد
مناسب برای لرزشها
کمتر از لاستیکی، ولی برای سیستمهای سخت کاربردی است
بسیار مؤثر در جذب ارتعاشات و لرزشها
نصب و نگهداری
نیاز به نگهداری کم، ولی نصب پیچیدهتر
نصب آسان، نیاز به نگهداری کم
طول عمر
طول عمر طولانی، بسیار مقاوم در برابر آسیبهای مکانیکی
طول عمر مناسب در سیستمهای کمفشار و کمدما
مشخصات اکسپنشن جوینت های تولیدی ارتعاش گستر پیمان
محصولات این شرکت دارای ویژگیهایی مانند مقاومت بالا در برابر خوردگی، تحمل دمایی و فشاری مناسب، عمر طولانی و نصب آسان هستند. همچنین، شرکت ارتعاش گستر پیمان با ارائه خدمات مشاوره فنی و پشتیبانی پس از فروش، همواره در کنار مشتریان خود قرار دارد تا بهترین راهکارها را برای هر پروژه ارائه دهد.
استفاده از اکسپنشن جوینتهای تولیدی شرکت ارتعاش گستر پیمان مزایای متعددی دارد:
کیفیت ساخت بالا: استفاده از مواد اولیه مرغوب و تکنولوژی روز دنیا
طول عمر بالا: طراحی مهندسی شده برای تحمل شرایط سخت صنعتی
کاهش هزینههای نگهداری: جلوگیری از آسیب به لولهها و تجهیزات
پشتیبانی فنی: ارائه مشاوره تخصصی و خدمات پس از فروش
قیمت اکسپنشن جوینت
با توجه به نوسانات بازار و تغییرات مداوم قیمت مواد اولیه، هزینه اکسپنشن جوینتها ممکن است متغیر باشد. برای دریافت قیمت دقیق و بهروز اتصالات روتین، توصیه میشود که با کارشناسان فروش تماس بگیرید.
همچنین، اتصالات سفارشی که بر اساس شرایط کاری خاص یا الزامات پروژهها طراحی میشوند، معمولاً با توجه به ویژگیها و مشخصات مورد نیاز قیمتگذاری میشوند و نیاز به مشاوره و بررسی دقیقتر دارند.
