در این مقاله، به بررسی جداول استاندارد فلنج های پرکاربرد بر اساس استانداردهای ASME و DIN میپردازیم. این جداول شامل ابعاد مختلف فلنجها مانند قطرها، تعداد سوراخ ها و ضخامت هستند که از اجزای مهم اتصالات انعطاف پذیر و اکسپنشن جوینت هستند.
جدول استاندارد فلنج ASME B16.5 کلاس 150

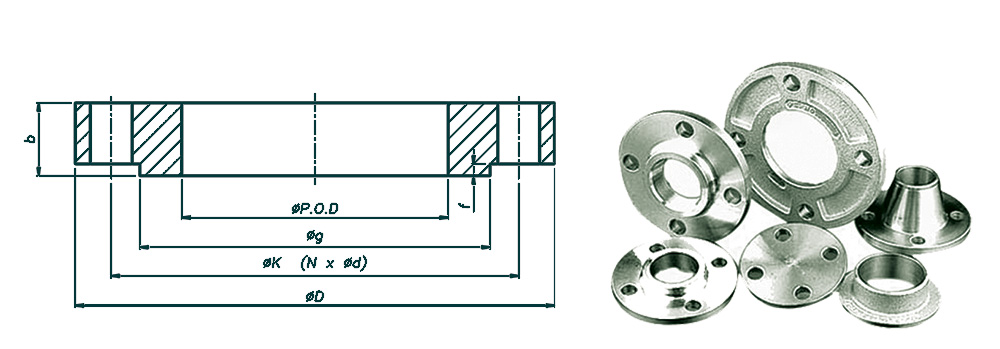

جدول استاندارد فلنج ASME B16.5 کلاس 150این جدول ابعاد استاندارد فلنجهای ASME B16.5 با کلاس فشار 150 پوند بر اینچ مربع (150#) را نشان میدهد. شامل اندازههای مختلف از 1/2 اینچ تا 24 اینچ، با جزئیاتی مانند قطر خارجی (ØD)، قطر دایره پیچها (Øk)، قطر داخلی (Øg)، قطر لوله (ØP.O.D)، ارتفاع (f)، ضخامت (b)، تعداد سوراخها و قطر سوراخها.
| Hole Dia. | No. of Holes | b | f | ØP.O.D | Øg | Øk | ØD | SIZE |
|---|---|---|---|---|---|---|---|---|
| Ø15.9 | 4 | 11.1 | 1.6 | 21.3 | 34.9 | 60.3 | 88.9 | 1/2″ |
| Ø15.9 | 4 | 12.7 | 1.6 | 26.7 | 42.9 | 69.8 | 98.4 | 3/4″ |
| Ø15.9 | 4 | 14.3 | 1.6 | 33.4 | 50.8 | 79.4 | 107.9 | 1″ |
| Ø15.9 | 4 | 15.9 | 1.6 | 42.2 | 63.5 | 88.9 | 117.5 | 1-1/4″ |
| Ø15.9 | 4 | 17.5 | 1.6 | 48.3 | 73 | 98.4 | 127 | 1-1/2″ |
| Ø19 | 4 | 19 | 1.6 | 60.3 | 92.1 | 120.6 | 152.4 | 2″ |
| Ø19 | 4 | 22.2 | 1.6 | 73 | 104.8 | 139.7 | 177.8 | 2-1/2″ |
| Ø19 | 4 | 23.8 | 1.6 | 88.9 | 127 | 152.4 | 190.5 | 3″ |
| Ø19 | 8 | 23.8 | 1.6 | 114.3 | 157.2 | 190.5 | 228.6 | 4″ |
| Ø22.2 | 8 | 23.8 | 1.6 | 141.3 | 185.7 | 215.9 | 254 | 5″ |
| Ø22.2 | 8 | 25.4 | 1.6 | 168.3 | 215.9 | 241.3 | 279.4 | 6″ |
| Ø22.2 | 8 | 28.6 | 1.6 | 219.1 | 269.9 | 298.4 | 342.9 | 8″ |
| Ø25.4 | 12 | 30.2 | 1.6 | 273 | 323.8 | 361.9 | 406.4 | 10″ |
| Ø25.4 | 12 | 31.7 | 1.6 | 323.8 | 381 | 431.8 | 482.6 | 12″ |
| Ø28.6 | 12 | 34.9 | 1.6 | 355.6 | 412.7 | 476.2 | 533.4 | 14″ |
| Ø28.6 | 16 | 36.5 | 1.6 | 406.4 | 469.9 | 539.7 | 596.9 | 16″ |
| Ø31.7 | 16 | 39.7 | 1.6 | 457.2 | 533.4 | 577.8 | 635 | 18″ |
| Ø31.7 | 20 | 42.9 | 1.6 | 508 | 584.2 | 635 | 698.5 | 20″ |
| Ø34.9 | 20 | 47.6 | 1.6 | 609.6 | 692.1 | 749.3 | 812.8 | 24″ |
جدول استاندارد فلنج ASME B16.5 کلاس 300
این جدول ابعاد استاندارد فلنجهای ASME B16.5 با کلاس فشار 300 پوند بر اینچ مربع (300#) را نمایش میدهد. شامل اندازههای مشابه از 1/2 اینچ تا 24 اینچ، با تمرکز بر فشار بالاتر و تغییرات در ضخامت و تعداد سوراخها.
| Hole Dia. | No. of Holes | b | f | ØP.O.D | Øg | Øk | ØD | SIZE |
|---|---|---|---|---|---|---|---|---|
| Ø15.9 | 4 | 14.3 | 1.6 | 21.3 | 34.9 | 66.7 | 95.2 | 1/2″ |
| Ø19 | 4 | 15.9 | 1.6 | 26.7 | 42.9 | 82.5 | 117.5 | 3/4″ |
| Ø19 | 4 | 17.5 | 1.6 | 33.4 | 50.8 | 88.9 | 123.8 | 1″ |
| Ø19 | 4 | 19 | 1.6 | 42.2 | 63.5 | 98.4 | 133.3 | 1-1/4″ |
| Ø22.2 | 4 | 20.6 | 1.6 | 48.3 | 73 | 114.3 | 155.6 | 1-1/2″ |
| Ø19 | 8 | 22.2 | 1.6 | 60.3 | 92.1 | 127 | 165.1 | 2″ |
| Ø22.2 | 8 | 25.4 | 1.6 | 73 | 104.8 | 149.2 | 190.5 | 2-1/2″ |
| Ø22.2 | 8 | 28.6 | 1.6 | 88.9 | 127 | 168.3 | 209.5 | 3″ |
| Ø22.2 | 8 | 31.7 | 1.6 | 114.3 | 157.2 | 200 | 254 | 4″ |
| Ø22.2 | 8 | 34.9 | 1.6 | 141.3 | 185.7 | 234.9 | 279.4 | 5″ |
| Ø22.2 | 12 | 36.5 | 1.6 | 168.3 | 215.9 | 269.9 | 317.5 | 6″ |
| Ø25.4 | 12 | 41.3 | 1.6 | 219.1 | 269.9 | 330.2 | 381 | 8″ |
| Ø28.6 | 16 | 47.6 | 1.6 | 273 | 323.8 | 387.3 | 444.5 | 10″ |
| Ø31.7 | 16 | 50.8 | 1.6 | 323.8 | 381 | 450.8 | 520.7 | 12″ |
| Ø31.7 | 20 | 54 | 1.6 | 355.6 | 412.7 | 514.3 | 584.2 | 14″ |
| Ø34.9 | 20 | 57.1 | 1.6 | 406.4 | 469.9 | 571.5 | 647.7 | 16″ |
| Ø34.9 | 24 | 60.3 | 1.6 | 457.2 | 533.4 | 628.6 | 711.2 | 18″ |
| Ø34.9 | 24 | 63.5 | 1.6 | 508 | 584.2 | 685.8 | 774.7 | 20″ |
| Ø41.3 | 24 | 69.8 | 1.6 | 609.6 | 692.1 | 812.8 | 914.4 | 24″ |
جدول استاندارد فلنج DIN (2573 , 2631 , 2527 ) PN6

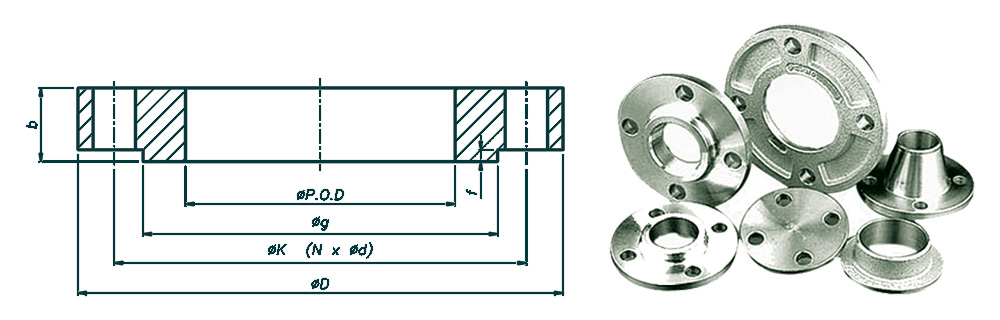

این جدول ابعاد فلنجهای استاندارد DIN با کلاس فشار PN6 را بر اساس استانداردهای 2573، 2631 و 2527 نشان میدهد. اندازهها بر اساس ND (قطر اسمی) از 10 تا 600 میلیمتر، مناسب برای فشارهای پایین.
| Hole Dia. | No. of Holes | b (mm) | f (mm) | Øg (mm) | Øk (mm) | ØD (mm) | SIZE (ND) |
|---|---|---|---|---|---|---|---|
| Ø11 | 4 | 12 | 2 | 35 | 50 | 75 | 10 |
| Ø11 | 4 | 12 | 2 | 40 | 55 | 80 | 15 |
| Ø11 | 4 | 14 | 2 | 50 | 65 | 90 | 20 |
| Ø11 | 4 | 14 | 2 | 60 | 75 | 100 | 25 |
| Ø14 | 4 | 14 | 2 | 70 | 90 | 120 | 32 |
| Ø14 | 4 | 14 | 3 | 80 | 100 | 130 | 40 |
| Ø14 | 4 | 14 | 3 | 90 | 110 | 140 | 50 |
| Ø14 | 4 | 14 | 3 | 110 | 130 | 160 | 65 |
| Ø18 | 4 | 16 | 3 | 128 | 150 | 190 | 80 |
| Ø18 | 4 | 16 | 3 | 146 | 170 | 210 | 100 |
| Ø18 | 8 | 18 | 3 | 178 | 200 | 240 | 125 |
| Ø18 | 8 | 18 | 3 | 202 | 225 | 265 | 150 |
| Ø18 | 8 | 20 | 3 | 256 | 280 | 320 | 200 |
| Ø18 | 12 | 22 | 3 | 312 | 335 | 375 | 250 |
| Ø22 | 12 | 22 | 4 | 365 | 395 | 440 | 300 |
| Ø22 | 12 | 22 | 4 | 415 | 445 | 490 | 350 |
| Ø22 | 16 | 22 | 4 | 465 | 495 | 540 | 400 |
| Ø22 | 20 | 24 | 4 | 570 | 600 | 645 | 500 |
| Ø26 | 20 | 24 | 5 | 670 | 705 | 755 | 600 |
جدول استاندارد فلنج DIN (2576 , 2632 , 2527 ) PN10
این جدول ابعاد فلنجهای DIN با کلاس فشار PN10 را بر اساس استانداردهای 2576، 2632 و 2527 توصیف میکند. اندازهها از ND 10 تا 600، با افزایش ضخامت برای تحمل فشار متوسط.
| Hole Dia. (mm) | No. of Holes | b (mm) | f (mm) | Øg (mm) | Øk (mm) | ØD (mm) | SIZE (ND) |
|---|---|---|---|---|---|---|---|
| Ø14 | 4 | 14 | 2 | 40 | 60 | 90 | 10 |
| Ø14 | 4 | 14 | 2 | 45 | 65 | 95 | 15 |
| Ø14 | 4 | 16 | 2 | 58 | 75 | 105 | 20 |
| Ø14 | 4 | 16 | 2 | 68 | 85 | 115 | 25 |
| Ø14 | 4 | 16 | 2 | 78 | 100 | 140 | 32 |
| Ø18 | 4 | 16 | 3 | 88 | 110 | 150 | 40 |
| Ø18 | 4 | 18 | 3 | 102 | 125 | 165 | 50 |
| Ø18 | 4 | 18 | 3 | 122 | 145 | 185 | 65 |
| Ø18 | 8 | 20 | 3 | 138 | 160 | 200 | 80 |
| Ø18 | 8 | 20 | 3 | 158 | 180 | 220 | 100 |
| Ø18 | 8 | 22 | 3 | 188 | 210 | 250 | 125 |
| Ø22 | 8 | 22 | 3 | 212 | 240 | 285 | 150 |
| Ø22 | 8 | 24 | 3 | 268 | 295 | 340 | 200 |
| Ø22 | 12 | 26 | 3 | 320 | 350 | 395 | 250 |
| Ø22 | 12 | 26 | 4 | 370 | 400 | 445 | 300 |
| Ø22 | 16 | 26 | 4 | 430 | 460 | 505 | 350 |
| Ø26 | 16 | 26 | 4 | 482 | 515 | 565 | 400 |
| Ø26 | 20 | 28 | 4 | 585 | 620 | 670 | 500 |
| Ø30 | 20 | 28 | 5 | 685 | 725 | 780 | 600 |
جدول استاندارد فلنج DIN (2543 , 2633 , 2527 ) PN16
این جدول ابعاد فلنجهای DIN با کلاس فشار PN16 را بر اساس استانداردهای 2543، 2633 و 2527 نشان میدهد. مناسب برای فشارهای بالاتر، با اندازههای ND از 10 تا 600 و تغییرات در قطر سوراخها و ضخامت.
| Hole Dia. (mm) | No. of Holes | b (mm) | f (mm) | Øg (mm) | Øk (mm) | ØD (mm) | SIZE (ND) |
|---|---|---|---|---|---|---|---|
| Ø14 | 4 | 14 | 2 | 40 | 60 | 90 | 10 |
| Ø14 | 4 | 14 | 2 | 45 | 65 | 95 | 15 |
| Ø14 | 4 | 16 | 2 | 58 | 75 | 105 | 20 |
| Ø14 | 4 | 16 | 2 | 68 | 85 | 115 | 25 |
| Ø14 | 4 | 16 | 2 | 78 | 100 | 140 | 32 |
| Ø18 | 4 | 16 | 3 | 88 | 110 | 150 | 40 |
| Ø18 | 4 | 18 | 3 | 102 | 125 | 165 | 50 |
| Ø18 | 4 | 18 | 3 | 122 | 145 | 185 | 65 |
| Ø18 | 8 | 20 | 3 | 138 | 160 | 200 | 80 |
| Ø18 | 8 | 20 | 3 | 158 | 180 | 220 | 100 |
| Ø18 | 8 | 22 | 3 | 188 | 210 | 250 | 125 |
| Ø22 | 8 | 22 | 3 | 212 | 240 | 285 | 150 |
| Ø22 | 12 | 24 | 3 | 268 | 295 | 340 | 200 |
| Ø26 | 12 | 26 | 3 | 320 | 355 | 405 | 250 |
| Ø26 | 12 | 28 | 4 | 378 | 410 | 460 | 300 |
| Ø26 | 16 | 30 | 4 | 438 | 470 | 520 | 350 |
| Ø30 | 16 | 32 | 4 | 490 | 525 | 580 | 400 |
| Ø33 | 20 | 34 | 4 | 610 | 650 | 715 | 500 |
| Ø36 | 20 | 36 | 5 | 725 | 770 | 840 | 600 |
سوالات متداول درباره استانداردهای فلنج
تفاوت فلنج PN16 و ASME 150# چیست؟
هر دو فلنج برای فشار کاری مشابه (حدود ۱۶ بار در دمای معمولی) طراحی شدهاند، اما تفاوتهای مهمی دارند:
- PN16 (استاندارد اروپایی EN 1092-1) بر اساس فشار نامی به بار (bar) تعریف میشود و ابعاد آن بر اساس سیستم متریک است.
- ASME 150# (استاندارد آمریکایی B16.5) بر اساس کلاس فشار پوند بر اینچ مربع (psi) تعریف میشود و ابعاد آن بر اساس سیستم اینچی است.
- قطر دایره پیچها (Bolt Circle Diameter) و تعداد سوراخها در PN16 و ASME 150# معمولاً متفاوت است، بنابراین نمیتوان آنها را مستقیماً با هم تعویض کرد.
- در پروژههای ایرانی، هر دو استفاده میشوند، اما برای پروژههای بینالمللی یا آمریکایی، معمولاً ASME 150# ترجیح داده میشود.
فلنج DIN الان چه استانداردی دارد؟ (EN 1092-1)
استاندارد قدیمی DIN (مانند DIN 2501، DIN 2573، DIN 2631 و …) از سال ۲۰۰۷ به بعد توسط استاندارد اروپایی EN 1092-1 جایگزین شده است.
در حال حاضر، تمامی فلنجهای اروپایی با نام EN 1092-1 تولید و عرضه میشوند و کلاسهای فشار آنها با PN (Pressure Nominal) مشخص میشود (مثل PN6، PN10، PN16، PN25 و PN40).
در عمل، بسیاری از تولیدکنندگان و فروشندگان ایرانی هنوز از نام قدیمی DIN استفاده میکنند، اما ابعاد و مشخصات فنی آنها دقیقاً مطابق EN 1092-1 است.
برای اتصال به اکسپنشن جوینت چه فلنجی مناسب است؟
اکسپنشن جوینت (انبساطگیر) معمولاً با فلنجهای Raised Face (RF) یا Flat Face (FF) اتصال داده میشود. انتخاب فلنج مناسب به موارد زیر بستگی دارد:
- فشار و دمای سیستم: برای سیستمهای آب گرم، بخار، روغن و سیالات با فشار پایین تا متوسط، فلنج PN10 یا PN16 (معادل ASME 150#) کافی است.
- جنس فلنج: معمولاً کربن استیل (A105) یا استیل ضدزنگ (304/316) استفاده میشود.
- نوع اتصال: فلنج Slip-On یا Weld Neck برای اتصال به اکسپنشن جوینت بسیار رایج است. Weld Neck برای فشارهای بالاتر و Slip-On برای نصب آسانتر.
در شرکت ارتعاش گستر پیمان، اکسپنشن جوینتهای لاستیکی و فلزی معمولاً با فلنجهای PN10/PN16 یا ASME 150# عرضه میشوند تا با استانداردهای رایج ایران و جهان سازگار باشند.
