در صنایع سنگین مانند پالایشگاههای نفت و گاز، پتروشیمی، نیروگاههای حرارتی، کورههای صنعتی و فولادسازی، کنترل انتقال حرارت یکی از چالشهای اصلی برای تضمین ایمنی پرسنل و بهینهسازی مصرف انرژی است. اتصالات پارچهای انبساط (Fabric Expansion Joints) سری MN از شرکت LBH ، به عنوان راهحلهای پیشرفته عایق حرارتی، نقش کلیدی در کاهش دما از لایههای داخلی به سطح خارجی ایفا میکنند. این مقاله، به تحلیل مکانیسم کاهش دما در این اتصالات میپردازد. با تمرکز بر تستهای آزمایشگاهی و طراحی چندلایه، نشان میدهیم چگونه دمای داخلی تا ۱۰۰۰ درجه سانتیگراد به سطوح ایمن زیر ۸۰ درجه میرسد – افتی تا ۹۲٪ – که این امر ایمنی و کارایی را در صنایع ایرانی تضمین میکند.
مکانیسم لایهبهلایه کاهش دما در سری MN
کاهش دما در اتصالات MN بر پایه طراحی لایهای استوار است که هر لایه نقش خاصی در فیلتر کردن حرارت ایفا میکند. تستها در کوره الکتریکی (در دمای محیط ۲۰ درجه سانتیگراد) نشان میدهند که با افزایش تعداد لایهها (از ۱ تا ۴ لایه، بر اساس کد محصول مانند ۱.۱ یا ۲.۲)، افت دما نمایی افزایش مییابد.
لایه داخلی (Inner Layer): از مواد مقاوم مانند PTFE-coated fiberglass ساخته میشود و دمای فرآیند (Ti) را جذب میکند. افت اولیه ۲۰-۳۰٪ در این لایه رخ میدهد.
لایههای عایق میانی: هسته اصلی، شامل پتوهای سرامیکی یا فایبر با هوای محبوس. این لایهها انتقال هدایتی را تا ۷۰٪ کاهش میدهند، زیرا هوا عایق ضعیف حرارتی است.
لایه خارجی (Outer Cover): فویل آلومینیوم یا سیلیکون برای جلوگیری از تشعشع. دمای سطحی (To) در نهایت به زیر ۸۰ درجه میرسد.

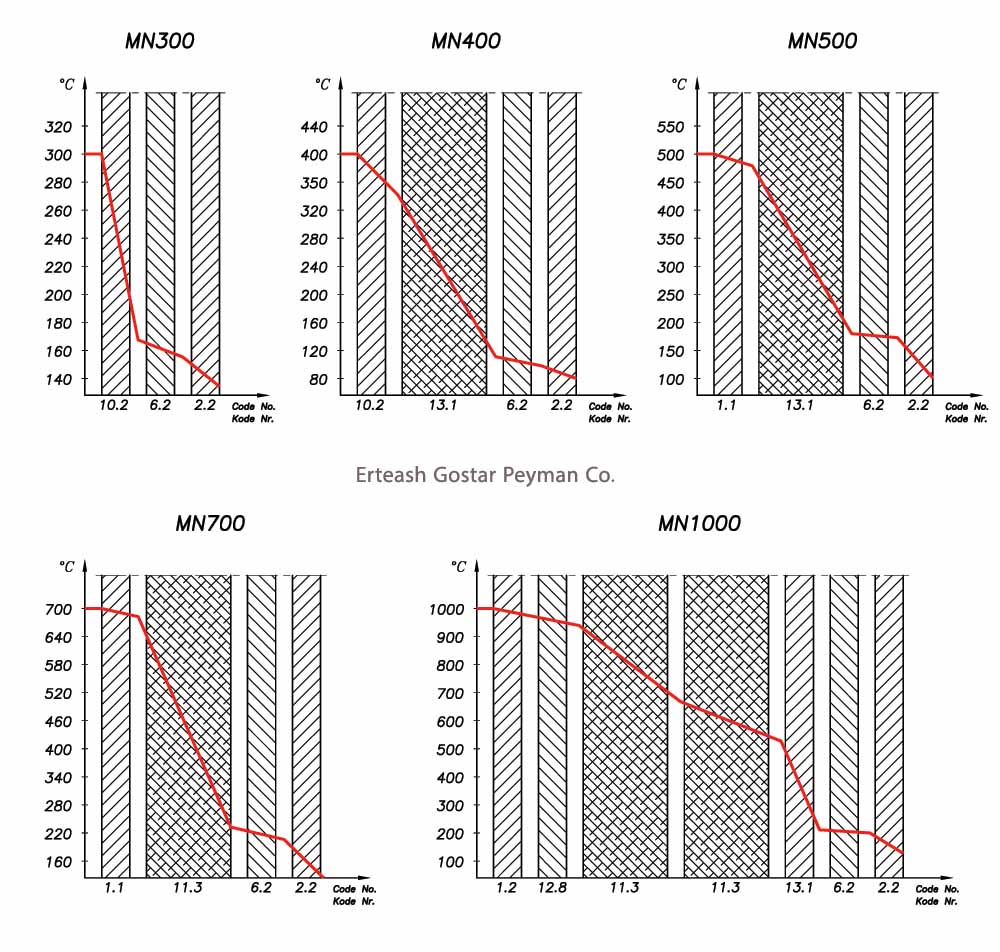

نمودارهای آزمایشگاهی گرادیانها را برای کدهای مختلف نشان میدهند: برای مثال، در MN1000 با کد ۲.۲، Ti=۱۰۰۰°C به To=۳۳°C کاهش مییابد.
نتایج تستهای آزمایشگاهی: دادههای دقیق LBH

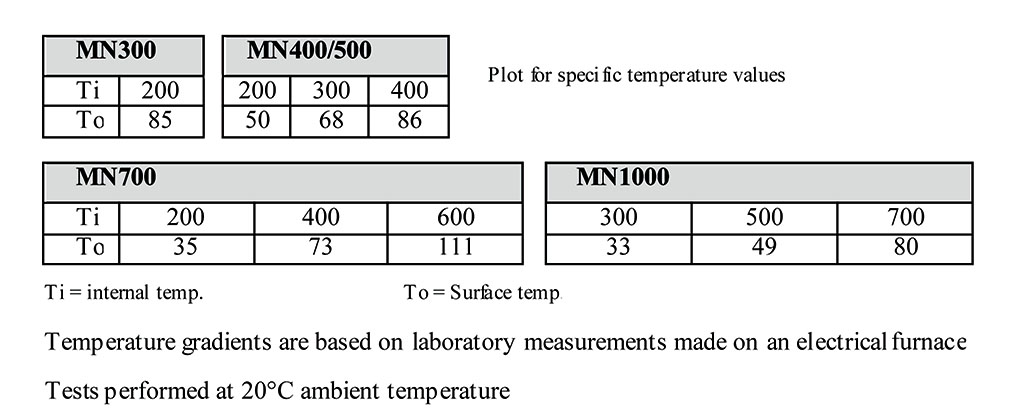

تستهای LBH بر روی نمونههای واقعی در کوره الکتریکی انجام شده و نتایج در سایت محصولات موجود است. جدول زیر خلاصهای از گرادیانهای دمایی برای گریدهای MN است (Ti=دمای داخلی، To=دمای سطحی):
| گرید MN | Ti مداوم (°C) | To با ۲ لایه (°C) | To با ۴ لایه (°C) | افت دما (%) | کد نمونه |
|---|---|---|---|---|---|
| MN300 | ۳۰۰ | ۸۵ | ۵۰ | ۸۳-۸۷ | ۱.۱ |
| MN400/500 | ۵۰۰ | ۶۸ | ۵۰ | ۸۶-۹۰ | ۱.۳ |
| MN700 | ۷۰۰ | ۱۱۱ | ۷۳ | ۸۴-۹۰ | ۱.۱ |
| MN1000 | ۱۰۰۰ | ۸۰ | ۳۳ | ۹۲-۹۷ | ۲.۲ |
این دادهها با نمودار پیوست همخوانی دارند؛ برای MN300 در Ti=۲۰۰°C، To=۸۵°C است. LBH تأکید دارد که دوخت با نخهای کولار (تا ۱۲۶۰°C) دوام را تضمین میکند.
مزایای سری MN برای صنایع: ایمنی و صرفهجویی
در ایران، با رشد صنایع پتروشیمی و فولاد، MN LBH مزایای رقابتی ارائه میدهد:
- نصب سریع: کمتر از ۳۰ دقیقه، بدون توقف خط.
- صرفهجویی انرژی: کاهش تلفات تا ۹۰٪، بازگشت سرمایه در ۱-۲ سال.
- دوام: مقاوم به رطوبت، UV و شیمیایی؛ عمر ۱۰+ سال.
- سفارشی: بر اساس فلنج یا لرزهگیر، با استاندارد ISO 9001.
