توضیحات
اتصالات آكاردئونی چهارگوش همانند اتصالات آكاردئونی دایره ای قابلیت جذب حركت های محوری ، جانبی و زاویه ای را دارند با این تفاوت كه در اتصالات چهارگوش جهت حركت جانبی و زاویه ای نسبت به طول یا عرض داكت ، شرایط متفاوتی را ایجاد می نماید .
حركت جانبی در اتصالات آكاردئونی چهارگوش تنش قابل ملاحظه ای را ایجاد نموده و لذا در اكثر موارد اگر اعمال حركت به صورت متناوب مدنظر باشد ، فقط اتصال یونیورسال گزینه مناسب خواهد بود و یك اتصال تكی مخصوصاً در داكت هایی با طول و عرض زیاد به هیچ عنوان توصیه نمی گردد .
در داكت هایی با ابعاد دهانه بزرگ كه معمولاً جهت انتقال سیالات گازی در فشار پائین می باشند ، بهترین گزینه اتصالات پارچه ای هستند كه قابلیت جذب همزمان تمامی حركت ها را در همه صفحات و در دفعات بسیار زیاد دارند و حتی حركت پیچشی نیز می تواند توسط این گونه از اتصالات دفع شود .
لازم به ذكر است در شرایط یكسان ، تعمیرات ، نگهداری ، نصب و تعویض اتصالات پارچه ای از سایر اتصالات آسانتر بوده و هزینه آن نیز كمتر است . در اتصالات دایره ای شكل فشار داخلی سیال ، تنش های محیطی به اتصال وارد می كند كه می توان آن را توسط رینگ های تقویتی و یا افزایش ضخامت افزودن بلوز به مقدار قابل قبولی تعدیل نمود .
در اتصالات چهارگوش كه عموماً دارای سایزهای بالایی هستند و طول و عرض داكت متفاوت است می توان این مشكل را با افزودن سپورت های نگهدارنده كه از متورم شدن و تابیدگی بلوز جلوگیری می كند برطرف نمود.
انواع اتصال آکاردئونی مستطیلی

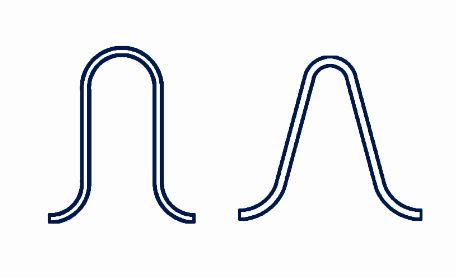

اتصالات آكاردئونی چهارگوش نیز مطابق با آخرین ویرایش استاندارد EJMA در دو نوع پروفیل V وU شكل طراحی و ساخته می شوند :

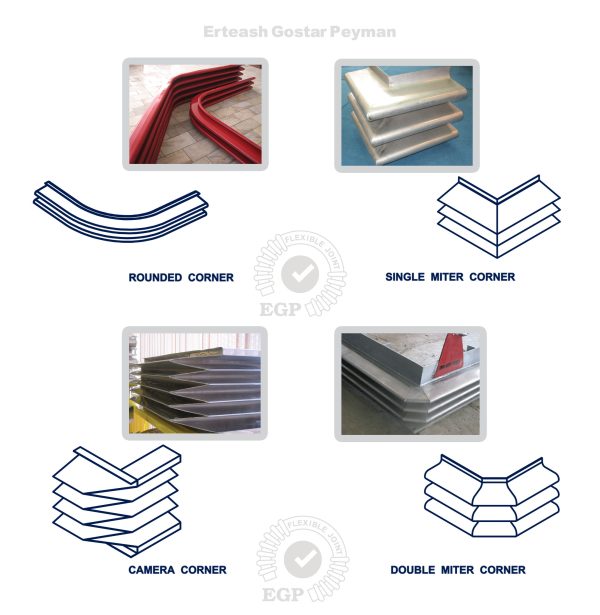

مطابق اشكال ذیل ، گوشه اتصالات چهارگوش به یكی از روشهای ذیل طراحی می گردد:
- فارسی بر شده تكی ( Single Miter Corner )
- فارسی بر شده دو تایی ( Double Miter Corner )
- گوشه گرد ( Rounded Corner ) برای اولین بار در ایران
- زاویه دوربینی ( V Shape ) ( Camera Corner )

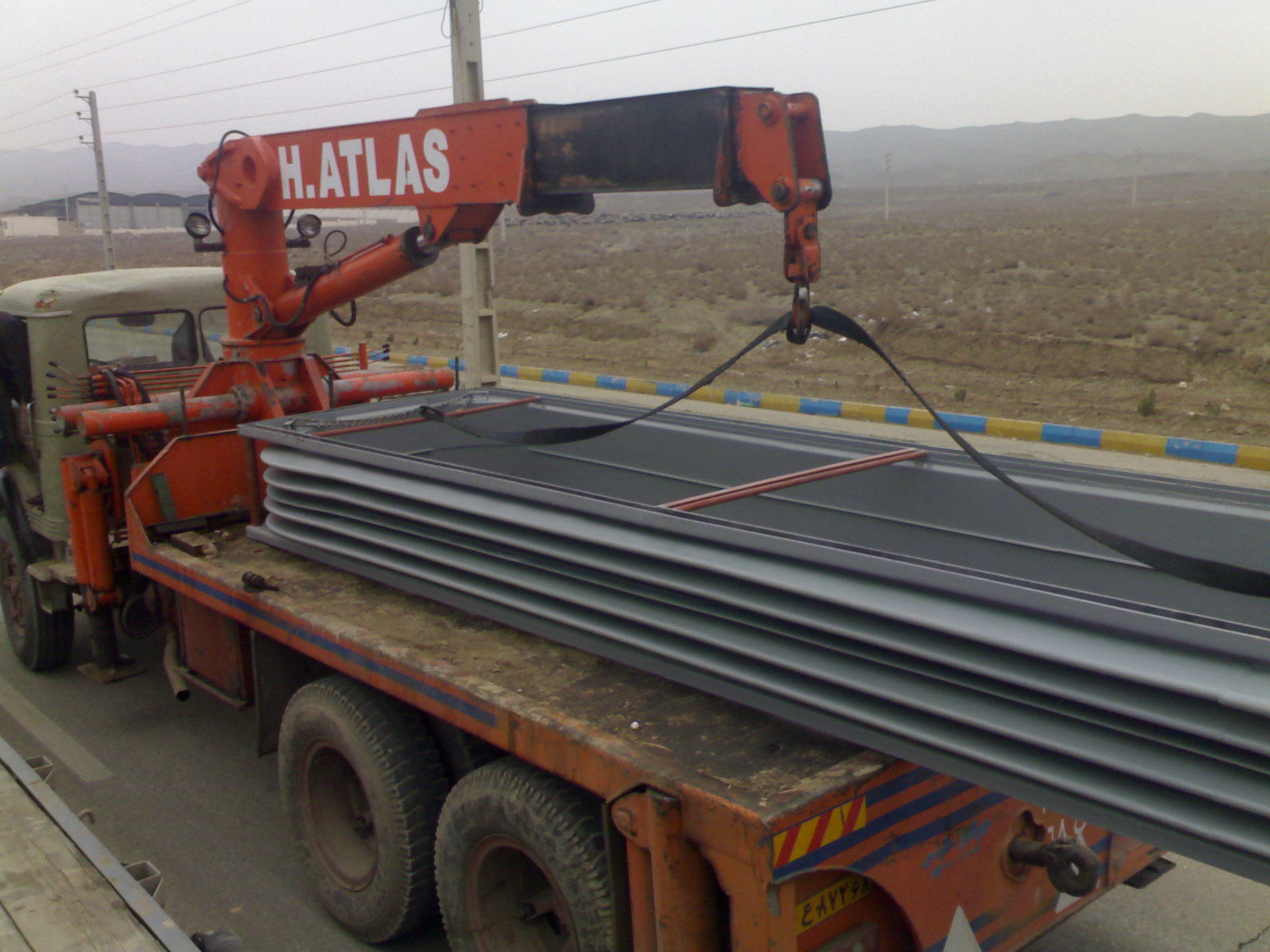

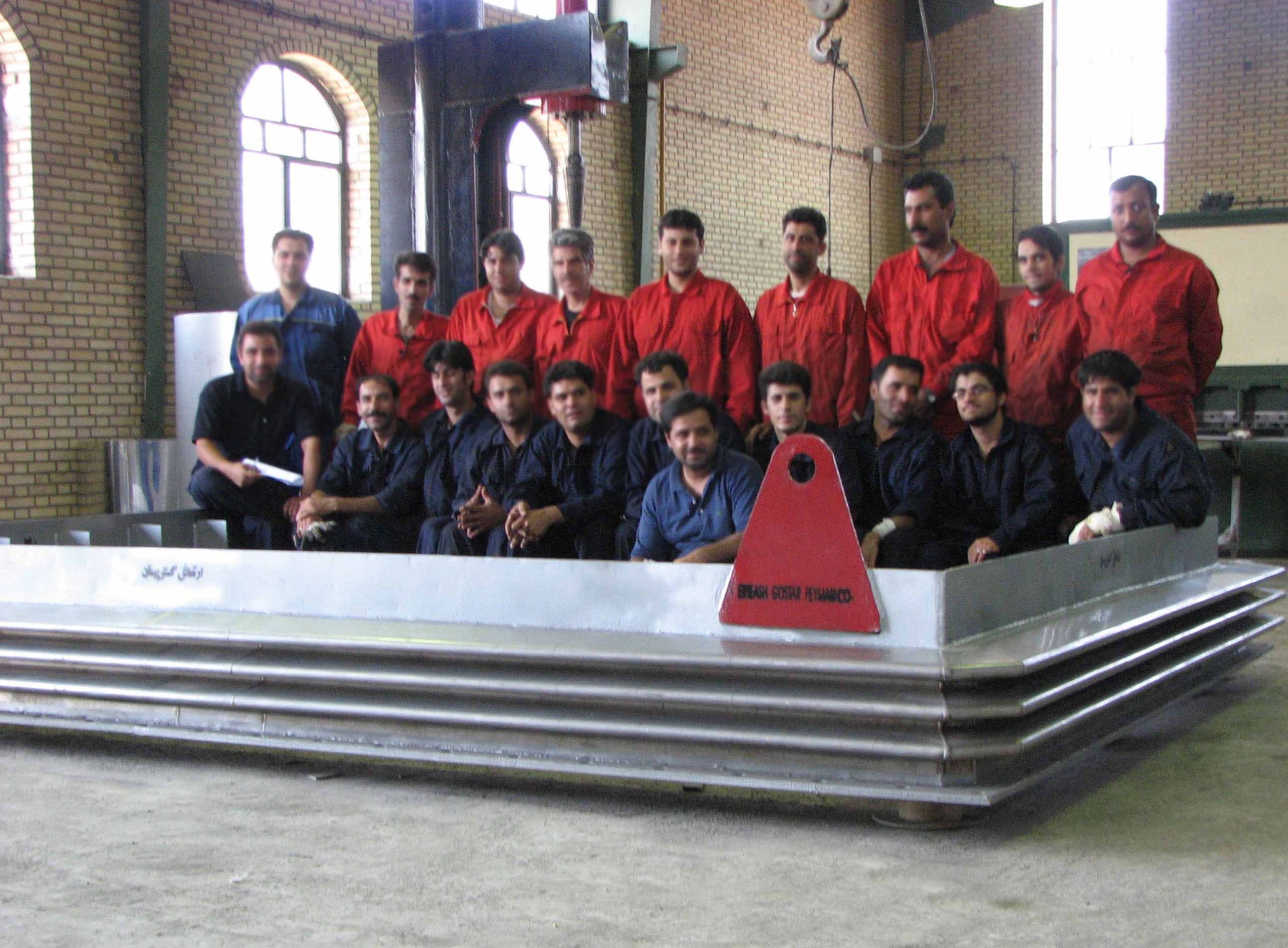

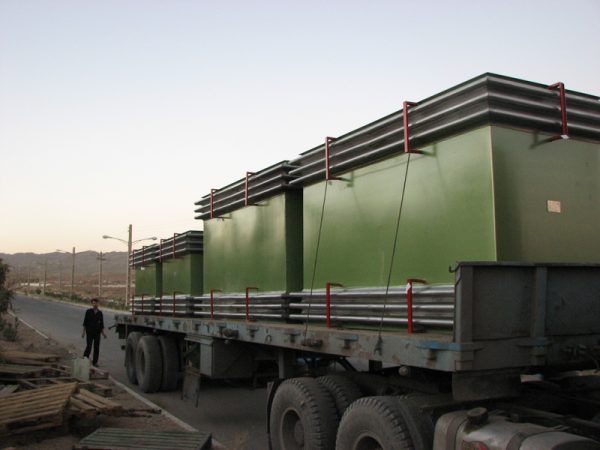

اتصالات آکاردئونی چهارگوش فلزی
اتصالات آکاردئونی چهارگوش فلزی (Rectangular Expansion Joints) در مسیرهای انتقال گاز، هوا، بخار و مواد ساینده قرار میگیرند که برای جبران تغییرات ابعادی ناشی از انبساط حرارتی، ارتعاشات مکانیکی، نشستها و حرکات سازهای در داکتها استفاده میشوند. این اتصالات بهویژه در سیستمهایی با فشار کمی بالاتر جاییکه استفاده از دیگر انواع اتصالات امکانپذیر نیست، کاربرد گستردهای دارند.
این اتصالات بیشتر در مسیرهای عبور هوای گرم، گازهای داغ، گرد و غبار و بخارات خورنده کاربرد دارند.
طراحی اتصالات آکاردئونی چهارگوش
مهندسی و سفارشیسازی
به دلیل نبود استاندارد یکسان در ابعاد و شرایط عملکردی داکتها، طراحی این اتصالات بهصورت کاملاً سفارشی انجام میشود. تیم فنی ارتعاش گستر پیمان با در نظر گرفتن پارامترهایی نظیر:
- ابعاد هندسی داکت
- دمای کاری
- فشار طراحی
- نوع حرکت مورد انتظار (محوری، جانبی، زاویهای یا ترکیبی)
- محدودیتهای فضایی و نصب
- نیروهای وارده به داکت و محدودیت های ضرایب فنریت
اقدام به طراحی سازهای و متریالی اتصال میکند.
برخلاف اتصالات دایرهای که با تنش محیطی ساده (Hoop Stress) مواجهاند، اتصالات آکاردئونی چهارگوش نیاز به تحلیل دقیق تنشهای خمشی (Bending Stress) در گوشهها و دیوارهها دارند. برای جلوگیری از انحراف یا تخریب در اثر بارهای خمشی، استفاده از ساپورتهای داخلی و بیرونی درصورت نیاز در طراحی پیشبینی میشوند.
جذب حرکت در سه جهت اصلی
این اتصالات قادر به جذب سه نوع حرکت هستند:
- محوری (Axial): در راستای طول داکت جهت جبران انبساط و انقباض حرارتی
- جانبی (Lateral): در جهت عمود بر محور اصلی داکت در اثر نشست یا حرکت سازهای
- زاویهای (Angular): در نتیجه چرخش یا تغییر زاویه بین دو نقطه اتصال
توانایی جذب ترکیبی این حرکات، آنها را به گزینهای ایمن برای داکتهای بزرگ و تحت تنش تبدیل کرده است.
اتصال آکاردئونی چهارگوش: متریال مورد استفاده و ساختار مقاوم
اتصالات آکاردئونی چهارگوش ارتعاش گستر پیمان بر اساس نیاز پروژه و محیط بهرهبرداری، از متریالهای زیر ساخته میشوند:
- انواع فولادهای کربنی ST52-3 , A516
- فولادهای مقاوم به حرارت,و خوردگی مانند Corten steel
- فولادهای زنگنزن آستنیتی مانند 304 , 316 , 321
- فولادهای زنگنزن فریتی یا مارتنزیتی مانند 409 , 420 , 430
ساختار این اتصالات بهگونهای طراحی میشود که امکان جوش مستقیم، نصب با فلنج، یا اتصال بدون قطعات واسط را داشته باشند. همچنین بسته به نیاز، لولههای راهنمای داخلی (Sleeve/Flow Guide) یا خارجی برای افزایش پایداری جریان و کاهش خوردگی اضافه میشوند.
ویژگیهای فنی و ابعاد قابل تولید
- حداکثر ابعاد قابل تولید: 10000×10000 میلیمتر
- دمای کاری: تا 800 درجه سانتیگراد
- فشار طراحی: تا 10 بار (بسته به ابعاد)
- حرکت قابل جذب: متناسب با طراحی تا چند ده میلیمتر در هر محور
- جنس و ضخامت ورقها: بسته به فشار و دما انتخاب میشود (۱ تا ۳ میلیمتر)
تست، گواهینامه و کیفیت ساخت
اتصالات تولیدی ارتعاش گستر پیمان مطابق با استانداردهای بینالمللی زیر طراحی و تولید میشوند:
- EJMA Latest Edition
- ASME Section VIII Div 1 & 2
- ASME B31.3
همه اتصالات تحت تستهای زیر قرار میگیرند:
- تست نیوماتیک یا هیدرواستاتیک بسته به سایز و شرایط
- تست نشت با گاز هلیوم (در کاربردهای حساس)
- بررسی متالوگرافی و تست جوش غیرمخرب (NDT) در صورت نیاز پروژه
خدمات ویژه
در کنار تولید سفارشی، شرکت ارتعاش گستر پیمان امکان ارائه خدمات زیر را دارد:
- طراحی مهندسی و مشاوره پیش از تولید
- تعمیر و بازسازی اتصالات آسیبدیده
- تحویل سریع در پروژههای اضطراری
- تولید قطعات یدکی برای محصولات خاص خارجی
نتیجه گیری
اگر پروژهی شما نیازمند اتصالات چهارگوش با طراحی خاص، تحمل دمای بالا، جذب حرکات ترکیبی و مقاومت در برابر خوردگی است، اتصالات آکاردئونی چهارگوش شرکت ارتعاش گستر پیمان بهترین راهکار مهندسی و اقتصادی برای شرایط صنعتی سخت است.
