در سیستمهای لولهکشی صنعتی ، به ویژه در داکتها و کانالهای فلزی، تغییرات دما تأثیر زیادی بر عملکرد و طول عمر تجهیزات دارند. انبساط حرارتی یکی از پدیدههایی است که باید در طراحی و نصب سیستمهای انتقال حرارت، گاز یا سیالات در نظر گرفته شود. استفاده از اتصالات انبساطی یا Expansion Joints در این شرایط حیاتی است تا از آسیب به سیستم جلوگیری شود و عملکرد بهینه حفظ گردد.
در این مقاله شرکت ارتعاش گستر پیمان به بررسی نحوه انبساط حرارتی داکتها و کانالها در دماهای مختلف میپردازیم و راهحلهایی برای انتخاب اتصالات انبساطی مناسب ارائه میدهیم.
انبساط حرارتی و تأثیر آن بر داکتها و کانالها
انبساط حرارتی به پدیدهای اطلاق میشود که در آن طول یا حجم یک ماده تحت تأثیر تغییرات دما افزایش یا کاهش مییابد. این پدیده در تمامی مواد، به ویژه در فلزات و آلیاژها، مشاهده میشود. هنگامی که دما بالا میرود، فلزات معمولاً دچار انبساط میشوند و به دنبال آن، طول داکتها و کانالها افزایش مییابد. این انبساط، در صورت عدم مدیریت صحیح، میتواند منجر به آسیبهای ساختاری شود. در طراحی سیستمهای صنعتی، این انبساط باید بهدقت محاسبه و مدیریت شود تا از ایجاد تنشهای اضافی جلوگیری شود.

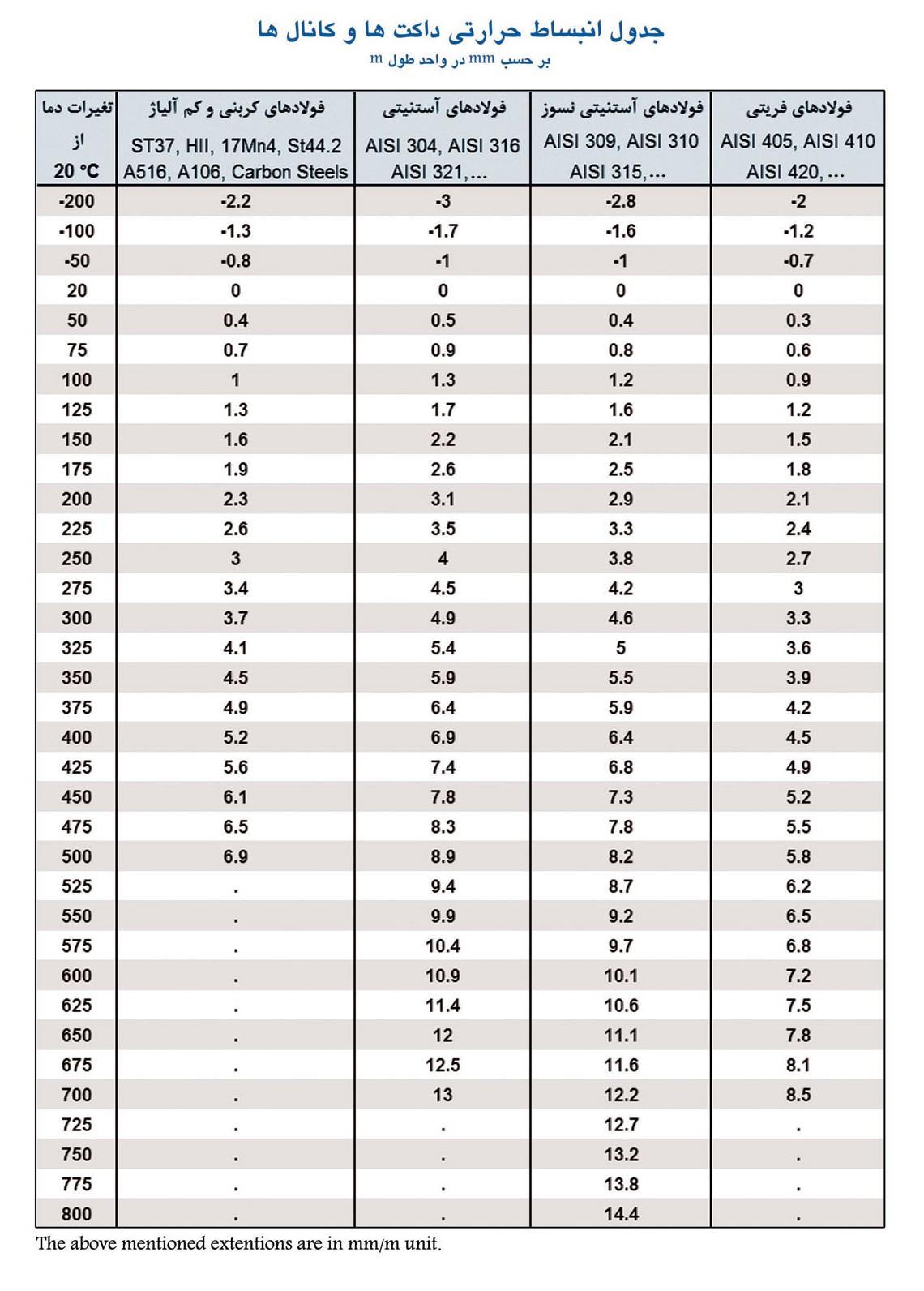

اهمیت جدول انبساط حرارتی برای داکتها و کانالها
جدول انبساط حرارتی داکتها و کانالها ابزاری است که میزان تغییر طول این اجزا را در دماهای مختلف نشان میدهد. این جدول به مهندسان کمک میکند تا برای هر نوع مادهای (مانند فولاد کربنی، فولاد ضدزنگ و آلیاژهای مقاوم به حرارت) مقدار انبساط در دماهای مختلف را پیشبینی کنند. جدولهای مختلف با توجه به ضریب انبساط حرارتی (که واحد آن معمولاً میلیمتر بر متر بر درجه سانتیگراد است) اطلاعات دقیقی را در این خصوص ارائه میدهند.
برای مثال، زمانی که دما از ۲۰ درجه سانتیگراد به ۶۰۰ درجه سانتیگراد تغییر میکند، ممکن است طول یک داکت از ۲ متر به ۲.۰۵ متر برسد. این میزان انبساط برای سیستمهایی که دماهای بالا را تجربه میکنند، باید در نظر گرفته شود تا سیستم دچار فشار یا شکستگی نشود.
کاربردهای جدول انبساط حرارتی در طراحی و انتخاب اتصالات انعطافپذیر
یکی از استفادههای اصلی جدول انبساط حرارتی، انتخاب اتصالات انعطافپذیر مناسب برای سیستمهای داکت و کانال است. اتصالات انعطافپذیر یا Expansion Joints، که از جنسهای مختلف مانند فلزات و پارچهها ساخته میشوند، برای جبران تغییرات طولی ناشی از انبساط و انقباض مواد به کار میروند. این اتصالات بهویژه در سیستمهایی که دماهای بالا و پایین زیادی دارند، مانند سیستمهای انتقال بخار، گاز یا مایعات داغ، بسیار حیاتی هستند.
با استفاده از جدول انبساط حرارتی، میتوانیم دقیقاً محاسبه کنیم که اتصالات باید چه میزان انعطافپذیری داشته باشند تا تغییرات طولی داکتها و کانالها را بهدرستی جذب کنند.
نحوه محاسبه انبساط حرارتی داکتها و کانالها
برای محاسبه انبساط حرارتی، معمولاً از فرمولهای ساده فیزیکی استفاده میشود. به طور کلی، میزان انبساط طولی یک ماده بهصورت زیر محاسبه میشود:
ΔL = L₀ * α * ΔT
که در آن:
- ΔL تغییر طول است
- L₀ طول اولیه
- α ضریب انبساط حرارتی
- ΔT تغییر دما
این فرمول بهطور دقیق نشان میدهد که چگونه تغییر دما موجب تغییر طول داکت یا کانال خواهد شد. بهطور مثال، اگر دما 100 درجه سانتیگراد تغییر کند و ضریب انبساط حرارتی فولاد کربنی 12 × 10⁻⁶ باشد، تغییر طول برای یک داکت با طول 5 متر بهصورت زیر محاسبه خواهد شد:
ΔL = 5 * 12 × 10⁻⁶ * 100 = 0.006 متر
بنابراین، طول داکت 5 متری در این شرایط 6 میلیمتر افزایش خواهد یافت.
انتخاب اتصالات انعطافپذیر مناسب با توجه به جدول انبساط حرارتی
برای انتخاب اتصالات انعطافپذیر، مهندسان باید عوامل مختلفی را در نظر بگیرند. اولین عامل، نوع ماده است. برای داکتها و کانالهایی که از فولاد کربنی یا استیل زنگنزن ساخته شدهاند، نیاز به اتصالات فلزی با مقاومت بالا در برابر تغییرات دما داریم. همچنین، برای سیستمهایی که تحت دماهای پایین قرار دارند، استفاده از اتصالات پارچهای انعطافپذیر میتواند مناسبتر باشد.
علاوه بر نوع ماده، ابعاد داکتها و کانالها و میزان انبساط مورد نیاز نیز از اهمیت بالایی برخوردار است. جدول انبساط حرارتی به مهندسان کمک میکند تا اتصالاتی را انتخاب کنند که نه تنها ظرفیت جذب تغییرات طولی را داشته باشند، بلکه پایداری و دوام سیستم را در طول زمان حفظ کنند.
در شرکت ارتعاش گستر پیمان، توجه به این مسائل و انتخاب دقیق اتصالات انعطافپذیر باعث میشود تا سیستمها با طول عمر بیشتر و عملکرد بهینهتری عمل کنند.
